Os tipos de caldeira industrial são classificados principalmente pela construção, que pode ser flamotubular ou aquatubular, e pela fonte de energia utilizada, como combustíveis líquidos, gasosos, sólidos ou eletricidade.
A escolha depende da quantidade de vapor necessária ao processo produtivo, da pressão de trabalho e da disponibilidade de combustível na região onde a indústria está instalada.
No entanto, nem todo equipamento que aquece um processo é caldeira. A Norma Regulamentadora nº 13 (NR-13), do Ministério do Trabalho e Emprego, chama de caldeira o equipamento que produz e acumula vapor sob pressão superior à atmosférica, com qualquer fonte de energia.
O aquecedor de fluido térmico e o gerador de gás quente atendem a processos parecidos, mas são outros equipamentos, com outras regras, como mostra a seção sobre eles mais adiante.
O que é uma caldeira industrial?
Caldeira industrial é o equipamento que transforma água em vapor sob pressão para alimentar processos de aquecimento, cocção, esterilização, secagem e geração de energia.
O combustível queima na fornalha, a região onde ocorre a combustão, e o calor passa para a água por tubos e superfícies de troca até formar o vapor que segue para a fábrica.
O vapor está presente em setores muito diferentes. Uma revisão bibliográfica da Universidade Federal de Uberlândia (UFU), de 2026, cita o uso em usinas sucroalcooleiras, na cogeração de energia e na indústria petroquímica.
Na indústria alimentícia, o vapor serve para cocção, esterilização, pasteurização e limpeza de equipamentos.
Quem compra para o setor de alimentos encontra o assunto detalhado em caldeiras e vapor na indústria alimentícia.
Como trabalha sob pressão, a caldeira é tratada pela legislação como equipamento de risco. A NR-13 vale para caldeiras com pressão de operação acima de 60 kPa (0,61 kgf/cm²) e exige documentação, dispositivos de segurança, operador treinado e inspeções periódicas, assunto do guia sobre a NR-13 para caldeiras.
Caldeira flamotubular: os gases quentes passam por dentro dos tubos
Na caldeira flamotubular, também chamada de fogotubular, os gases da combustão circulam pelo interior dos tubos, que ficam mergulhados na água a ser vaporizada.
O material da disciplina de máquinas térmicas da Universidade Federal do Paraná (UFPR) descreve esse modelo como de construção simples e indicado para pequenas instalações, com rendimento térmico menor que o da aquatubular.
Há versões verticais e horizontais. Entre as horizontais, a mesma aula da UFPR destaca a escocesa, “o modelo de caldeira industrial mais difundido no mundo”, destinada à queima de óleo ou gás.

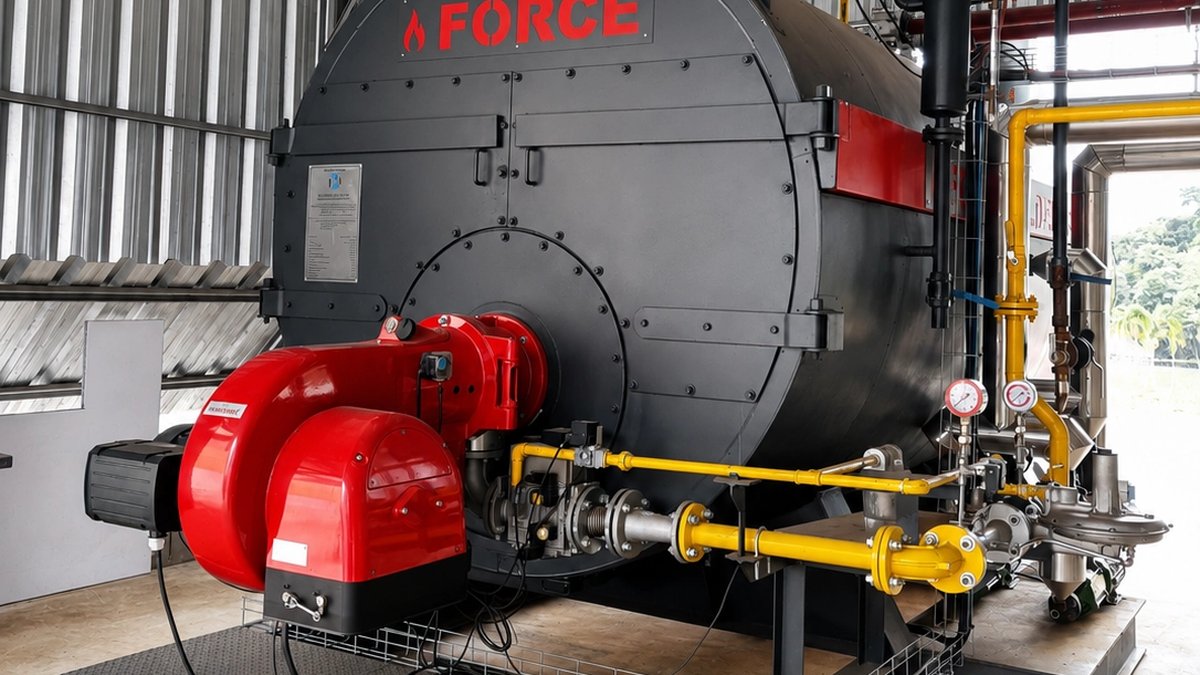

É o formato compacto, com o queimador montado na frente do corpo cilíndrico, que a Forcë Caldeiras cita em hospitais, frigoríficos, madeireiras e galvanoplastias.
A vantagem principal está na simplicidade: menos componentes, operação conhecida e limpeza mais fácil.
Em contrapartida, a flamotubular trabalha em pressões mais baixas e produz menos vapor que uma aquatubular do mesmo porte.
Por isso ela tende a atender bem consumos pequenos e médios, enquanto demandas maiores levam à aquatubular, como explica a comparação entre caldeira flamotubular e aquatubular.

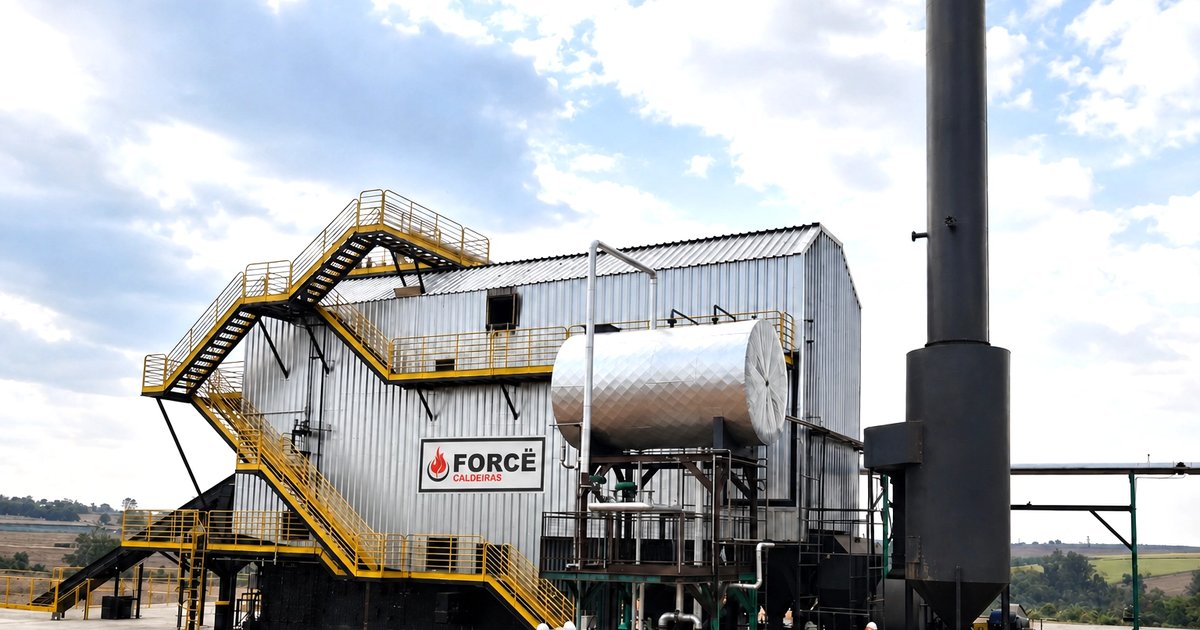

Caldeira aquatubular: a água circula por dentro dos tubos
Na caldeira aquatubular, a lógica se inverte: a água circula pelos tubos e os gases quentes passam por fora deles.
Segundo a aula da UFPR, o arranjo resulta em maior rendimento, maior produção de vapor e maior superfície de aquecimento.
Os tubos se ligam a tubulões, cilindros que acumulam água e vapor, e o tubulão superior separa o vapor da água antes de enviá-lo ao processo.
Segundo a Forcë Caldeiras, o modelo aparece em usinas termelétricas, nas indústrias química, petroquímica, de papel e celulose e alimentícia, onde a demanda de vapor é alta e a pressão de trabalho é elevada.
Pode receber superaquecedor, que eleva a temperatura do vapor, e economizador, que aproveita o calor dos gases para pré-aquecer a água de alimentação, componentes que a revisão da UFU associa ao ganho de eficiência térmica.
A contrapartida, segundo o mesmo fabricante, é a construção mais complexa, o investimento inicial mais alto e o tratamento rigoroso da água para evitar danos aos tubos.
A NR-13 reforça esse ponto para qualquer caldeira: a qualidade da água deve ser controlada e tratada para atender aos parâmetros definidos pelo fabricante.
Quem cota uma aquatubular precisa pedir, junto com a caldeira, o sistema de tratamento de água e o plano de inspeção.
A fonte de energia define a alimentação e a casa de caldeiras
Além das diferenças construtivas, as caldeiras industriais podem ser classificadas pelo combustível utilizado para produzir calor, característica que influencia a instalação, os custos operacionais e a infraestrutura necessária.
Nos equipamentos alimentados por combustíveis líquidos ou gasosos, a geração de energia térmica ocorre pela queima de óleo combustível, gás natural ou gás liquefeito de petróleo (GLP).
Um queimador realiza a mistura entre combustível e ar na fornalha, o que dispensa estruturas destinadas ao armazenamento e transporte de materiais sólidos.
A escolha depende principalmente das condições de abastecimento da indústria. Por exemplo, a caldeira a óleo pode ser utilizada em localidades sem acesso à rede de gás natural, enquanto o GLP exige espaço adequado para instalação dos tanques.
Quando a caldeira a gás está instalada em ambiente fechado, a NR-13 também exige sensores capazes de detectar vazamentos na casa de caldeiras.

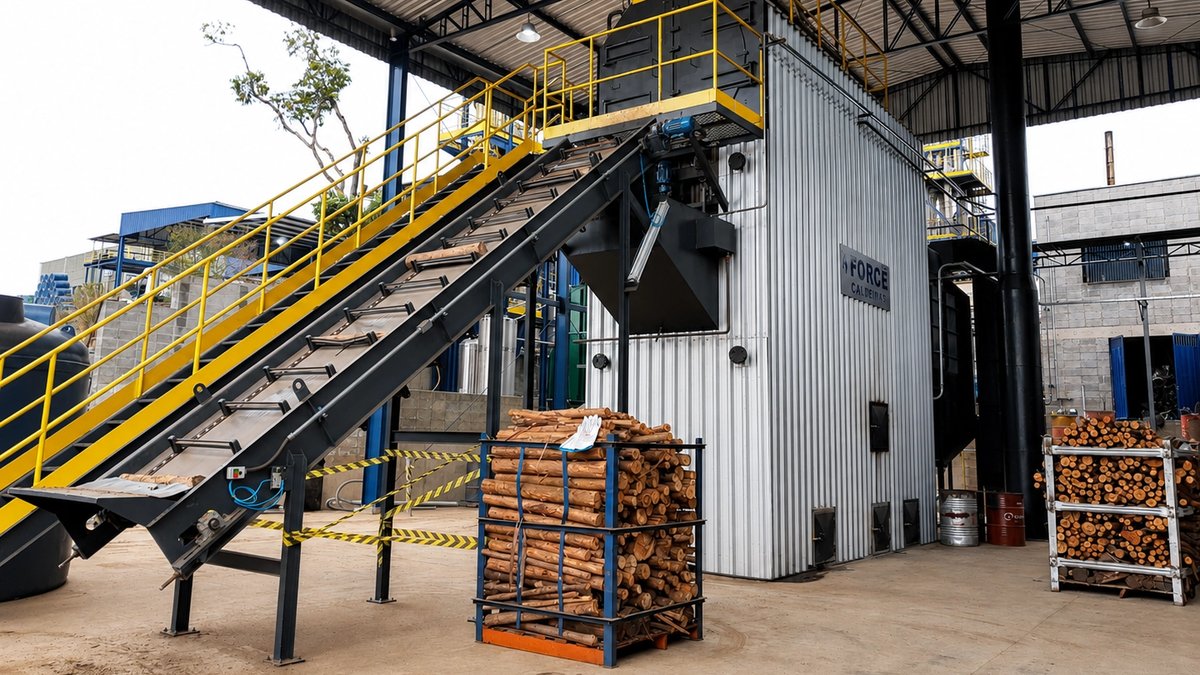

Já os modelos alimentados por combustíveis sólidos utilizam materiais como lenha, cavacos de madeira, bagaço de cana-de-açúcar e outras fontes de biomassa.
Essas instalações necessitam de sistemas para receber, transportar e alimentar a fornalha, além de grelhas e mecanismos para retirada das cinzas produzidas durante a combustão.
Embora exijam maior espaço físico e participação operacional, oferecem a possibilidade de aproveitar resíduos gerados pela própria indústria ou disponíveis na região.
Para esse tipo de equipamento, a NR-13 estabelece a necessidade de um injetor ou sistema de alimentação de água independente do principal, pois a combustão de materiais sólidos não pode ser interrompida imediatamente em situações de falta de água.
Entre os fabricantes desse segmento está a Forcë Caldeiras, empresa localizada em Ribeirão Preto, no interior de São Paulo, cuja linha de produtos possui foco em equipamentos destinados à utilização de biomassa.
Seu catálogo inclui modelos flamotubulares e aquatubulares, aquecedores de fluido térmico, geradores de gás quente e sistemas de transporte de biomassa, além de serviços de manutenção, inspeção e reforma.
A fabricante informa atender indústrias alimentícias, cítricas, químicas, cervejarias e usinas do setor sucroalcooleiro.
Outra alternativa são as caldeiras elétricas, que utilizam resistências ou eletrodos para aquecer a água, sem necessidade de combustão.
Por dispensarem chaminés e áreas para estocagem de combustíveis, esses equipamentos costumam ocupar menos espaço.
Entretanto, sua viabilidade depende da disponibilidade de energia elétrica e das tarifas aplicadas à unidade industrial.
A NR-13 também se aplica às caldeiras elétricas com pressão de operação superior a 60 kPa, uma vez que a norma não estabelece distinções conforme a fonte de energia. Entre as exclusões previstas estão os equipamentos com volume inferior a 100 litros.
Qual a diferença entre caldeira e aquecedor de fluido térmico?
A caldeira produz vapor de água sob pressão; o aquecedor de fluido térmico aquece um óleo que circula em circuito fechado e devolve o calor ao processo sem virar vapor.
Por isso, o aquecedor alcança temperaturas altas com pressão baixa na linha, e a NR-13 o exclui expressamente do seu campo de aplicação.
Segundo a Forcë Caldeiras, o aquecedor de fluido térmico chega a 400 °C e é usado em secagem, estufas, fornos e fritura industrial.
O cuidado de manutenção passa para a qualidade do óleo térmico, que se degrada com o tempo.
Quem precisa dessa faixa de temperatura encontra fornecedores em aquecedor de fluido térmico na plataforma.
O gerador de gás quente é outro equipamento vizinho: queima gás natural, óleo ou biomassa para fornecer gases ou ar quente diretamente ao processo, em processos de secagem de produtos, segundo a Forcë Caldeiras.
Já o termo gerador de vapor aparece no mercado tanto como sinônimo de caldeira quanto para unidades compactas.
A NR-13 deixa de fora apenas os geradores de vapor não enquadrados em códigos de construção de caldeira ou de vaso de pressão. Na plataforma, cada um tem a sua página: gerador de gás quente e gerador de vapor.
A tabela abaixo resume onde cada equipamento se encaixa:
| Equipamento | Como funciona | Onde costuma ser usado | NR-13 |
|---|---|---|---|
| Caldeira flamotubular | Gases quentes dentro dos tubos, água por fora | Consumo de vapor pequeno e médio: hospitais, frigoríficos, alimentos | Sim, acima de 60 kPa |
| Caldeira aquatubular | Água dentro dos tubos, gases por fora | Consumo alto e contínuo: usinas, papel e celulose, química | Sim |
| Caldeira elétrica | Resistências ou eletrodos aquecem a água, sem combustão | Plantas sem combustível disponível ou sem espaço para estocá-lo | Sim, acima de 60 kPa e a partir de 100 L |
| Aquecedor de fluido térmico | Óleo térmico em circuito fechado, sem vapor | Processos a alta temperatura com baixa pressão | Não (excluído pelo item 13.2.2) |
| Gerador de gás quente | Gases ou ar quente aplicados direto ao processo | Secagem de produtos e outros processos de aquecimento direto | Não é caldeira |
Fontes: NR-13 (Portaria MTP nº 1.846/2022), aula de caldeiras da UFPR e catálogo da Forcë Caldeiras.
Como escolher o tipo de caldeira antes de pedir orçamento
A definição do modelo de caldeira industrial deve considerar as necessidades do processo produtivo e as características técnicas dos equipamentos disponíveis no mercado.
Essa avaliação deve contar com a participação do fabricante e de um profissional legalmente habilitado, responsável pelas atividades de projeto de instalação e inspeção previstas na NR-13.
Embora a decisão final dependa de critérios de engenharia, o comprador pode facilitar o dimensionamento ao reunir previamente as principais informações da operação.
Antes de solicitar propostas de caldeira industrial, é importante apresentar:
- A quantidade de vapor que o processo consome, em kg/h, no pico e na média;
- A pressão e a temperatura de trabalho exigidas pelos equipamentos que recebem o vapor;
- O combustível disponível na região e o custo dele por mês;
- O regime de operação, em horas por dia e dias por semana;
- O espaço para a casa de caldeiras, que a NR-13 manda afastar no mínimo 3 m de outras instalações, salvo projeto alternativo;
- A documentação que deve vir com o equipamento: prontuário, placa de identificação e código de construção.
Com esses dados, os fornecedores passam a dimensionar a mesma caldeira, e a diferença entre as propostas fica explicada pelo tipo, pelo combustível e pelo escopo de montagem.
Se a empresa já tem caldeira e pensa em trocar de modelo, vale incluir no pedido o histórico de manutenção e os relatórios de inspeção da atual.
