Em uma instalação elétrica, o eletroduto precisa ser compatível com as condições do ambiente e com o nível de proteção exigido para a fiação.

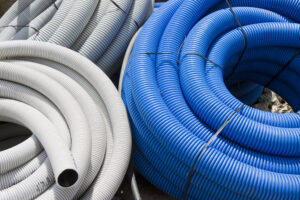

Por esse motivo, os modelos variam conforme o material e a rigidez, incluindo opções de plástico flexível corrugado, plástico rígido, polietileno de alta densidade (PEAD), indicado para redes enterradas, e metal, nas versões rígida ou flexível.
Para definir qual deles utilizar, é importante avaliar o percurso da tubulação, seja embutida, aparente ou no solo, além dos esforços mecânicos que o tubo poderá receber durante a obra e ao longo de sua vida útil.

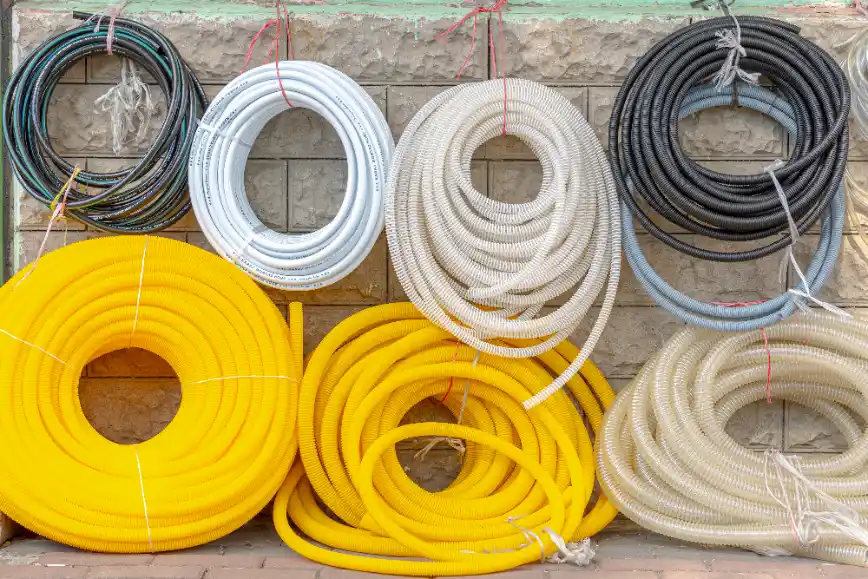

Eletroduto plástico flexível: o corrugado das instalações embutidas
O eletroduto flexível corrugado é o tipo mais usado em instalações embutidas de prédios. Ele dobra sem conexões, o que agiliza a montagem em paredes e lajes, e é vendido em duas classes, leve e reforçada, identificadas em geral pelas cores amarela e laranja.
O guia sobre o que é eletroduto corrugado detalha funções e medidas. A norma de desempenho desse produto é a ABNT NBR 15465, dos eletrodutos plásticos para baixa tensão.
A norma abrange os eletrodutos flexíveis de até 40 mm de diâmetro nominal (DN), conforme o resumo da ABNT NBR 15465 no catálogo da Target.
Para entender como as classes de resistência se relacionam com as cores dos tubos, confira também o conteúdo sobre a diferença entre eletrodutos amarelos, laranjas e pretos.
Por isso, quando o trecho é embutido em alvenaria ou laje e o diâmetro cabe na faixa dos flexíveis, o corrugado costuma ser a primeira opção. Para cotar, use a página de eletroduto corrugado, com a classe e o DN já definidos.
Eletroduto plástico rígido: trechos retos e diâmetros maiores
O eletroduto rígido de PVC é vendido em barras e unido por luvas, roscadas ou soldadas.
Ele mantém o alinhamento em trechos retos, aceita fixação por abraçadeiras e chega a diâmetros maiores que o corrugado: a mesma NBR 15465 abrange os rígidos até o DN 110.
Nesse contexto, o rígido aparece em prumadas, alimentadores de quadros, trechos aparentes em áreas protegidas e em qualquer ponto em que o diâmetro exigido passa do limite dos flexíveis.
A troca entre rígido e corrugado, portanto, não é só de preço: muda o tipo de conexão, a mão de obra e a forma de fixar a linha.
Quando a linha for aparente e exposta ao sol, pergunte ao fornecedor se o produto é indicado para essa condição e peça a informação por escrito. As opções da categoria estão na página de eletroduto de PVC.
Qual eletroduto pode ficar exposto?
Para ficar exposto, o eletroduto precisa suportar o impacto, a fixação aparente e as condições do ambiente. Por isso, as instalações aparentes usam em geral o eletroduto rígido, de PVC ou metálico.
O corrugado leve e o reforçado são vendidos para instalação embutida, como indica o portal técnico Engehall ao associar o amarelo à parede e o laranja à laje.
O eletroduto metálico, de aço galvanizado ou de alumínio, oferece maior resistência mecânica e é comum em indústrias, áreas técnicas e trechos sujeitos a choque.
Já o eletroduto metálico flexível, com alma de aço, faz a ligação final de motores e máquinas, onde há vibração ou ajuste de posição.
Quando os cabos acompanham uma parte da máquina em movimento contínuo, a proteção passa a ser feita por esteiras porta-cabos.
Em todos os casos, as conexões e caixas de passagem precisam ser do mesmo sistema, tema do post sobre como escolher condulete de alumínio.
Os eletrodutos metálicos têm normas próprias, diferentes da NBR 15465. Na cotação, peça ao fornecedor a norma de fabricação do produto e o tipo de proteção contra corrosão.
As páginas de eletroduto metálico, eletroduto galvanizado, eletroduto de alumínio e eletroduto metálico flexível reúnem os fornecedores de cada linha.
Duto corrugado de PEAD: a família das redes enterradas
O duto corrugado de polietileno de alta densidade (PEAD) é o tipo usado em redes enterradas de energia e telecomunicações.
Ele segue outra norma, a ABNT NBR 15715, dos dutos corrugados de polietileno para infraestrutura de cabos confinados, enterrados ou aparentes, segundo o resumo da norma no catálogo da Target.
A mesma norma, como registra um artigo técnico publicado pela Target, não especifica os requisitos dos eletrodutos de sistemas elétricos prediais.
Ou seja, o PEAD e o corrugado de PVC não são intercambiáveis: cada um tem o seu lugar na obra. O post sobre qual eletroduto usar enterrado aprofunda esse caso, e a página de eletroduto de polietileno reúne a categoria.
Dessa forma, uma mesma obra pode precisar de três ou quatro tipos de eletroduto, e o projeto elétrico é o documento que define cada trecho.
O post sobre a importância de um projeto elétrico industrial mostra por que essa definição não deve ser improvisada.
Separe o pedido por tipo de eletroduto
Antes de cotar, separe o levantamento do projeto por tipo: flexível corrugado por classe, rígido de PVC, metálico e PEAD.
Para cada um, informe o DN, a quantidade em metros ou barras, a norma exigida e as conexões necessárias. A escolha final em instalações elétricas passa por profissional habilitado e pela norma vigente.
Com o pedido separado, a comparação entre propostas fica direta. Comece pela página geral de eletroduto ou, para as instalações embutidas, compare fornecedores de eletroduto corrugado na Soluções Industriais.
